重慶變頻器維修丨變頻器的結構組成與各電路作用及原理上

發表時間:2019/7/9 10:16:57

重慶變頻器維修

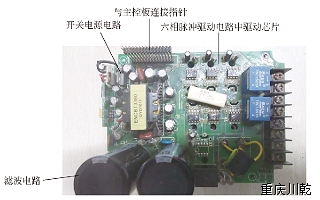

  重慶變頻器維修一般變頻器大體結構分為主電路與變頻控制電路兩部分。變頻主電路由三相或兩相整流電路、電容濾波與儲能升壓電路、充電限流電路、制動電路、逆變電路等組成。變頻控制電路由電源電路(指開關電源)、脈沖信號驅動電路MCU與CPU電路、電壓電流功率模塊溫度、OC故障檢測電路、面板操作控制電路等組成。實際變頻器除了主電路與變頻控制電路外,還有變頻狀態顯示電路與變頻外設備接口電路等。

  (1)變頻主電路 將交流380v或220v,由三相或單相轉變,將交流變為脈動直流(采用二極管的單向導電特性,將取交流電一個半周的數值),然后由充電電路進行充電處理,再進行濾波儲蓄升壓,再進行制動,送逆變電路,在驅動電路送來的脈沖信號作用下將直流電逆變為人為設置所需的具有一定頻率的交流電輸出給負載電動機,驅動電動機運行。

  (2)變頻控制電路 在開關電源提供直流電及人為操作開機啟動信號的作用下,MCU電路中頻率發生器電路便產生一定頻率的脈沖信號送驅動電路,進行脈沖信號的電壓與電流驅動放大去控制逆變器變頻管工作,于是變頻管將直流電壓逆變成一定頻率的交流電壓送電動機,由逆變電路輸出端取出一部分電壓作為檢測電壓反饋CPU電路,檢測輸出電壓的狀態,自動改變輸出電壓。由逆變器前端取出一部分電流反饋CPU作為電流檢測,同時CPU還輸出各電路控制信號,重慶電路板維修。變頻模塊溫度檢測電路,檢測模塊當前工作溫度,如果溫度超高經溫度傳感器,將此時溫度轉換成一定的信號電壓反饋給CPU,CPU便發出控制信號控制電源及MCU電路的頻率,使電源與MCU電路轉變為正常工作狀態,給模塊供電,降為正常電壓,以免損壞模塊。在操作面板相應功能鍵時,經信號傳送電路給CPU,于是CPU便轉換為命令,去控制相應電路工作,同時顯示電路將變頻器此時的各工作狀態經顯示器反映出來。

  (3)變頻整流電路 整流電路主要利用二極管的單向導電特性,取交流電的一個半周,就是取交流電一個方向的電壓。如果是三相整流電路,就是將三根火線380v進行三相整流轉變成脈動直流。如是單相整流電路,是將220v單相交流電轉變成脈動直流。整流電路一般有三相六支整流二極管組成三相整流,也有集成三相整流,如果是單相整流電路,便由集成的單相整流器組成。

  (4)濾波電路 采用有極性電解電容器,將整流后脈動直流電中的交流成分濾除,得到純直流電壓,同時儲蓄電荷,將整流后的直流電壓升壓到逆變電路所需工作電壓。一般三相變頻器經整流電路后,將直流電壓升至450v左右,最主要的是濾波電路要給逆變電路提供純直流電,使逆變器工作性能穩定,重慶變頻器維修
