重慶變頻器維修：電阻器在變頻電路中的作用

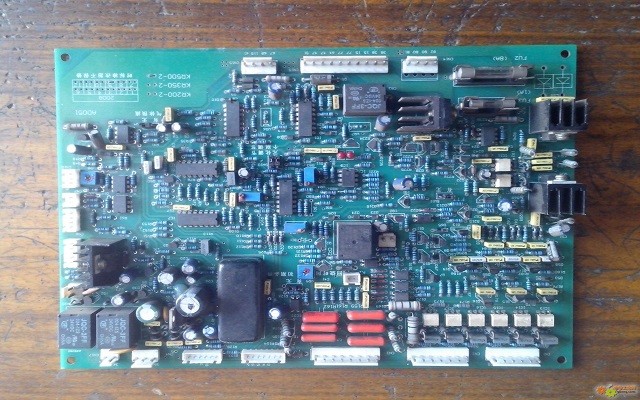

  ① 在變頻開關電源電路，可以啟動降壓給頻率發生器芯片提供啟動供電。同時電阻采用串聯分壓、並聯分流給頻發芯片各引腳提供額定的工作電壓與電流。

  ② 在脈沖信號驅動電路，可以串並聯給驅動芯片各引腳供電，有些驅動電路，采用限流保險給大功率芯片供電，作保險電阻。

  ③ 主電路中整流濾波電路到逆變電路之間可以用制動電阻來使電動機減速與制動。在三相整流前，采用壓敏電阻，在輸入電壓升高時保護整流電路及整流之後的電路。

  ④ 在CPU及脈沖信號產生電路，有些機器采用貼片電阻器，串並聯分壓分流給芯片各引腳提供正常的工作電壓及電流。同時可以作信號壓降電阻以及鉗位電阻。電阻器應用於變頻電路的經驗總結：模擬色環電阻與數標電阻及大功率保險與壓敏、熱敏電阻，都用於主電路及開關電源與驅動電路，一般用來作保險、降壓、串聯分壓、並聯分流。在CPU及脈沖信號產生電路，一般采用貼片電阻串聯分壓、並聯分流給芯片各引腳供電。(2)電阻器在變頻器中的分類 一般在變頻電路中有壓敏電阻、熱敏電阻、固定電阻(色環及數標)，它們都稱為模擬電阻器。在弱電微電子電路中，有貼片電阻、限流保險電阻，重慶電路板維修。

  ① 壓敏電阻器 主要用於變頻器主電路、整流濾波電路之前，用來保護整流及整流之後的電路。在輸入電壓高於380v或220v時，壓敏電阻就會分流保護整流電路。

  ② 熱敏電阻 用於變頻電路整流前，一般串接在供電電路中，用來保護整流電路等。

  ③ 固定電阻(色環及數標電阻) 固定電阻，一般阻值較小的有零點幾歐，在電路中作保險、限流電阻。阻值較大的幾十歐姆、幾百歐姆，用於低頻電路中作串並聯分壓、分流給芯片各引腳以及三極管、場效應管各引腳提供額定的工作電壓與電流。幾千歐姆的電阻器，一般在中頻及高頻電路及具有小功率芯片的電路中，串聯分壓並聯分流，給芯片各引腳提供額定工作電壓與電流。一般在CPU及頻率發生器電路應用較多。兆歐以上的電阻器一般用來降壓以及在小功率芯片電路串並聯給芯片各引腳提供供電。

  ④ 貼片電阻 一般用於數字電路以及微電子控制板電路，體積小，形扁平，超薄，緊貼電路板，通常表面黑色，阻值大小一般標在電阻體上，特點是功率小。

  ⑤ 固定電阻(色環及數標電阻) 固定電阻，一般阻值較小的有零點幾歐，在電路中作保險、限流電阻。阻值較大的幾十歐姆、幾百歐姆，用於低頻電路中作串並聯分壓、分流給芯片各引腳以及三極管、場效應管各引腳提供額定的工作電壓與電流。幾千歐姆的電阻器，一般在中頻及高頻電路及具有小功率芯片的電路中，串聯分壓並聯分流，給芯片各引腳提供額定工作電壓與電流。一般在CPU及頻率發生器電路應用較多。兆歐以上的電阻器一般用來降壓以及在小功率芯片電路串並聯給芯片各引腳提供供電。

  ⑥ 貼片電阻 一般用於數字電路以及微電子控制板電路，體積小，形扁平，超薄，緊貼電路板，通常表面黑色，阻值大小一般標在電阻體上，特點是功率小，重慶電路板維修。
