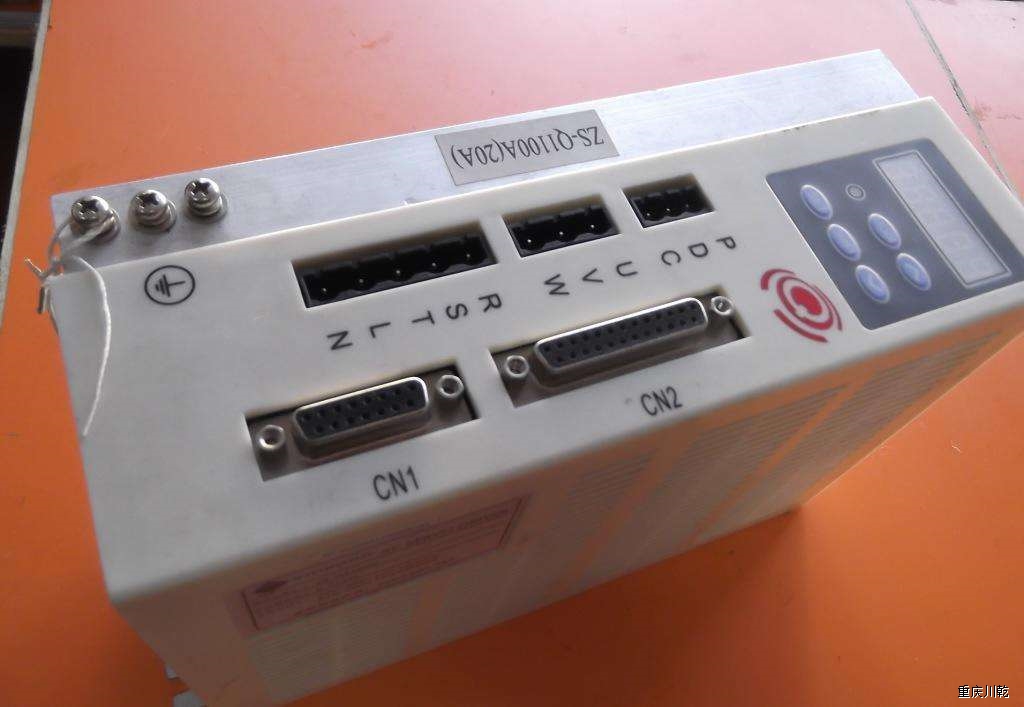

重慶觸摸屏維修：當電動機處于再生發電制動狀態時，會導致電壓源型變頻器直流側電壓UD升高而產生過電壓，這種過電壓稱為泵升電壓。為了限制泵升電壓，如圖1-11所示，可給直流側電容并聯一個由電力晶體管VTB和能耗電阻RB組成的泵升電壓限制電路。因?yàn)楫?dāng)泵升電壓超過一定數值時，使VTB導通，再生回饋制動能量消耗在RB上，所以又將該電路稱為制動電路。

(3)逆變電路。逆變管VT1～VT6組成逆變橋，把VD1～VD6整流所得的直流電再“逆變”成頻率、電壓都可調的交流電，這是變頻器實現變頻的核心部分，當前常用的逆變管有絕緣柵雙極型晶體管(IGBT)、門極關斷(GTO)晶閘管及電力場效應晶體管(MOSFET)等。在中、小型變頻器中最常采用的是IGBT管。

因?yàn)槟孀冸娐访總€(gè)逆變管兩端都并聯一個二極管，并聯二極管為再生電流及能量返回直流電路提供通路，所以把這樣的二極管稱為續流二極管，重慶變頻器維修。

變頻器的逆變電路常采用模塊化結構，以IGBT模塊為例，就是將多個IGBT管和續流二極管集成封裝在一起，一般模塊化結構有2單元(又稱為單橋)、4單元(又稱為H橋)、6單元(又稱為三相全橋)。目前市場上15kW以上變頻器使用的是150A/200A/300A/400A/450A的單橋IGBT模塊或100A/150A的全橋IGBT模塊。

IGBT模塊的外形及接線圖如圖1-13所示。

圖1-13(c)的接線說明。單橋封裝的IGBT模塊是雙管的IGBT模塊，一般用在全橋或者半橋電路中作為一個橋臂。假定是用在全橋上，等效電路圖中的端子3接母線電壓VC，端子2接GND，端子1引出線接負載，端子6、端子7接驅動板出來的下橋臂門極驅動信號；端子4、端子5接驅動板出來的上橋臂門極驅動信號。

中小功率變頻器多采用25A、50A、75A、100A、150A的PIM模塊。PIM結構包括三相全波整流和6～7個IGBT單元，即變頻器的主電路全部封裝在一個模塊內，在中小功率變頻器上均使用PIM模塊以降低成本，減少變頻器的尺寸，重慶電路板維修。
